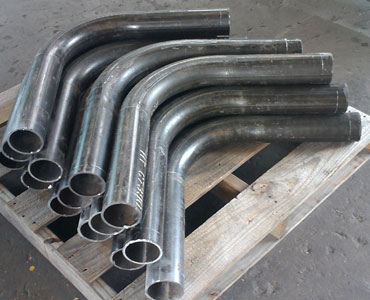

خمکاری لوله استیل با دقت بالا
فهرست مطالب
-
مقدمه
1.1. اهمیت خمکاری دقیق در صنایع
1.2. کاربردهای لولههای استیل خمکاریشده -
ویژگیهای لولههای استیل
2.1. ترکیبات و آلیاژهای رایج
2.2. خواص مکانیکی و تأثیر آنها بر فرآیند خمکاری -
روشهای خمکاری لوله استیل
3.1. خمکاری دستی
3.2. خمکاری با دستگاه CNC
3.3. خمکاری با حرارت
3.4. مقایسه روشها از نظر دقت و کیفیت -
پارامترهای مؤثر در خمکاری دقیق
4.1. شعاع خم
4.2. ضخامت لوله
4.3. سرعت و فشار خم
4.4. ابزار و قالب مناسب -
خطاهای رایج در خمکاری و راههای پیشگیری
5.1. ترکخوردگی
5.2. تغییر شکل سطحی
5.3. کاهش قطر داخلی -
تجهیزات و فناوریهای نوین در خمکاری دقیق
6.1. دستگاههای CNC پیشرفته
6.2. نرمافزارهای شبیهسازی خمکاری
6.3. فناوری کنترل کیفیت و اندازهگیری دیجیتال -
کاربردهای صنعتی خمکاری دقیق لوله استیل
7.1. صنایع نفت و گاز
7.2. خودروسازی
7.3. تجهیزات پزشکی
7.4. صنایع غذایی و دارویی -
استانداردها و معیارهای کیفیت در خمکاری لوله استیل
8.1. استانداردهای بینالمللی (ASTM, DIN, ISO)
8.2. آزمونهای کنترل کیفیت -
جمعبندی و نتیجهگیری
1. مقدمه
1.1 اهمیت خمکاری دقیق در صنایع
خمکاری یکی از فرآیندهای مهم در شکلدهی فلزات است که در آن، بدون بریدن یا جوش دادن، قطعه فلزی به زاویه و فرم دلخواه تغییر شکل داده میشود. در صنایع مختلف، بهویژه در مواردی که دقت ابعادی، استحکام ساختاری و زیبایی ظاهری اهمیت دارند، خمکاری باید با دقت بالا انجام شود.
لولههای استیل به دلیل استحکام بالا، مقاومت در برابر خوردگی و زیبایی ظاهری، در پروژههای صنعتی و ساختمانی کاربرد فراوانی دارند. اما خمکاری این لولهها، بهویژه با دقت بالا، نیازمند تجهیزات مناسب، مهارت فنی و رعایت اصول مهندسی است. عدم دقت در این فرآیند میتواند منجر به ترکخوردگی، تغییر شکل سطحی یا ضعف ساختاری در محل خم شود که در مواردی همچون خطوط انتقال سیالات یا تجهیزات حساس، غیرقابلقبول است.
1.2 کاربردهای لولههای استیل خمکاریشده
لولههای استیل خمکاریشده در طیف وسیعی از صنایع استفاده میشوند. در صنعت خودروسازی، برای سیستمهای اگزوز، خطوط سوخت و شاسیهای تقویتی کاربرد دارند. در صنایع نفت و گاز، این لولهها برای انتقال ایمن و دقیق سیالات بهکار میروند. همچنین در صنایع غذایی، دارویی و پزشکی، به دلیل نیاز به حفظ بهداشت و مقاومت در برابر خوردگی، از لولههای استیل با خمهای دقیق استفاده میشود.
معماری مدرن نیز یکی دیگر از حوزههای پرکاربرد این فناوری است، جایی که لولههای استیل خمکاریشده به عنوان عناصر تزئینی و سازهای، در طراحی نماها و فضاهای داخلی به کار میروند. بنابراین، اهمیت خمکاری دقیق نه تنها در عملکرد، بلکه در ظاهر و طول عمر تجهیزات نیز نمود پیدا میکند.
2. ویژگیهای لولههای استیل
2.1 ترکیبات و آلیاژهای رایج
لولههای استیل عمدتاً از فولاد ضد زنگ (Stainless Steel) ساخته میشوند که ترکیبی از آهن، کروم (حداقل 10.5٪)، نیکل، مولیبدن، و مقادیر کمی از عناصر دیگر مانند منگنز و کربن است.
مهمترین آلیاژهای مورد استفاده در تولید لولههای استیل عبارتاند از:
-
استیل سری 300 (مانند 304 و 316): رایجترین نوع استیل ضد زنگ برای کاربردهای صنعتی و بهداشتی. استیل 304 مقاومت خوبی در برابر خوردگی دارد، در حالی که استیل 316 با افزودن مولیبدن مقاومت بالاتری در برابر مواد شیمیایی و آب شور دارد.
-
استیل سری 400 (مانند 409 و 430): این دسته از استیلها مغناطیسی هستند و مقاومت کمتری در برابر خوردگی دارند، اما در کاربردهای خاصی مانند سیستمهای اگزوز خودروها استفاده میشوند.
نوع آلیاژ انتخابشده تأثیر مستقیمی بر رفتار لوله در حین خمکاری دارد، بهویژه از نظر سختی، انعطافپذیری و مقاومت در برابر ترکخوردگی.
2.2 خواص مکانیکی و تأثیر آنها بر فرآیند خمکاری
خواص مکانیکی لولههای استیل از جمله استحکام کششی، مقاومت به تسلیم، سختی و انعطافپذیری نقش کلیدی در فرآیند خمکاری ایفا میکنند. برخی از مهمترین خواص مؤثر عبارتاند از:
-
استحکام کششی بالا: هرچقدر این مقدار بیشتر باشد، خمکاری سختتر خواهد بود و احتمال بازگشت فنری (springback) افزایش مییابد.
-
سختی: لولههای با سختی بیشتر به نیروی بیشتری برای خمکاری نیاز دارند و احتمال ترک در ناحیه خم افزایش مییابد.
-
چقرمگی (Toughness): این ویژگی توانایی ماده برای جذب انرژی بدون شکست است. لولههایی با چقرمگی بالا برای خمکاری دقیق مناسبترند.
-
ضخامت دیواره: هرچقدر دیواره ضخیمتر باشد، فرآیند خمکاری به ابزار قدرتمندتر و شعاع خم بزرگتری نیاز دارد.
در نهایت، شناخت دقیق ترکیب شیمیایی و خواص مکانیکی لوله استیل برای انتخاب روش مناسب خمکاری، طراحی قالبها و پیشبینی رفتار متریال حین خم الزامی است.
3. روشهای خمکاری لوله استیل
خمکاری لوله استیل یکی از مهمترین فرآیندهای شکلدهی فلزات است که با هدف تغییر مسیر جریان سیال، زیباسازی سازهها یا ایجاد اتصالات پیچیده انجام میشود. انتخاب روش مناسب خمکاری به عوامل مختلفی مانند نوع لوله، ضخامت دیواره، شعاع خم، میزان تولید و دقت مورد نیاز بستگی دارد. در این بخش به بررسی رایجترین روشهای خمکاری لوله استیل میپردازیم.
3.1. خمکاری دستی
خمکاری دستی روشی ساده و کمهزینه برای تغییر شکل لولههاست و معمولاً برای کارهای سبک، پروژههای کوچک یا نمونهسازی مورد استفاده قرار میگیرد. این روش معمولاً با استفاده از خمکنهای دستی یا جکهای مکانیکی انجام میشود.
مزایا:
-
هزینه پایین تجهیزات
-
مناسب برای تولیدات کمتیراژ
معایب: -
دقت پایین و کنترل محدود بر زاویه خم
-
احتمال زیاد آسیب به سطح لوله یا بینظمی در خم
3.2. خمکاری با دستگاه CNC
خمکاری با استفاده از دستگاههای CNC (کنترل عددی کامپیوتری) یکی از دقیقترین و مدرنترین روشها در صنایع پیشرفته است. این دستگاهها قادرند با کنترل دقیق پارامترها، خمهایی با شعاع مشخص و یکنواختی بالا ایجاد کنند.
مزایا:
-
دقت بسیار بالا و تکرارپذیری
-
قابلیت خمکاری لوله با زوایای پیچیده
-
مناسب برای تولید انبوه و صنعتی
معایب: -
هزینه بالا برای خرید و نگهداری دستگاه
-
نیاز به اپراتور آموزشدیده
3.3. خمکاری با حرارت
در این روش، لوله استیل ابتدا با استفاده از شعله، کوره یا مشعلهای صنعتی حرارت داده میشود تا خواص مکانیکی آن تغییر کرده و انعطافپذیرتر شود. سپس با ابزارهای مناسب خم میشود.
مزایا:
-
مناسب برای خمکاری لولههای ضخیم یا با شعاع کم
-
کاهش خطر ترکخوردگی در نقاط خم
معایب: -
احتمال تغییر خواص متالورژیکی در اثر گرمایش زیاد
-
نیاز به کنترل دقیق دما برای جلوگیری از آسیب به سطح لوله
3.4. مقایسه روشها از نظر دقت و کیفیت
| روش خمکاری | دقت | کیفیت سطح | مناسب برای | هزینه تجهیزات |
|---|---|---|---|---|
| خمکاری دستی | پایین | متوسط تا پایین | کارگاههای کوچک | کم |
| دستگاه CNC | بسیار بالا | بالا | تولید صنعتی دقیق | بالا |
| خمکاری با حرارت | متوسط | متوسط | لولههای ضخیم یا شعاع کم | متوسط |
با توجه به مقایسه بالا، برای پروژههایی که نیاز به دقت بالا، خمهای پیچیده و کیفیت یکنواخت دارند، استفاده از دستگاههای CNC توصیه میشود. در حالی که در پروژههای سبک یا با بودجه محدود، روشهای دستی یا حرارتی نیز میتوانند کارآمد باشند، البته با در نظر گرفتن محدودیتها.
4. پارامترهای مؤثر در خمکاری دقیق
برای دستیابی به خمهایی با کیفیت بالا، یکنواخت و بدون تغییر شکل ناخواسته، باید مجموعهای از عوامل فنی و مهندسی در نظر گرفته شوند. این عوامل مستقیماً بر روی دقت، پایداری و دوام خم تأثیرگذارند. در ادامه به بررسی مهمترین پارامترهایی که در فرآیند خمکاری دقیق لوله استیل نقش دارند میپردازیم:
4.1. شعاع خم
شعاع خم (Bend Radius) یکی از عوامل کلیدی در طراحی و اجرای خمکاری است. این شعاع معمولاً بر اساس قطر خارجی لوله تعیین میشود و با نسبت شعاع به قطر (R/D) شناخته میشود.
-
شعاعهای کوچکتر نیازمند نیروی بیشتر برای خمکاری هستند و احتمال ترکخوردگی یا چروکیدگی در آنها بیشتر است.
-
برای خمکاری دقیق، استفاده از شعاعهای بزرگتر نسبت به قطر لوله توصیه میشود تا از تغییر شکل عرضی یا بیضی شدن سطح مقطع جلوگیری شود.
-
شعاع خم مناسب، پایداری مکانیکی لوله را حفظ کرده و دقت ابعادی را افزایش میدهد.
4.2. ضخامت لوله
ضخامت دیواره لوله نقش مهمی در انتخاب روش خمکاری و ابزار مناسب دارد.
-
لولههای با ضخامت زیاد مقاومت بیشتری در برابر تغییر شکل دارند اما خمکاری آنها دشوارتر است.
-
در لولههای نازک، خطر چروکیدگی در سمت داخلی خم و پهن شدن در سمت خارجی بیشتر است.
-
انتخاب نسبت مناسب بین ضخامت و شعاع خم (معمولاً به صورت T/R) میتواند کیفیت خم را تضمین کند.
4.3. سرعت و فشار خم
سرعت حرکت ابزار در هنگام خمکاری و نیروی واردشده به لوله از دیگر عوامل تعیینکننده در دقت فرآیند هستند.
-
سرعت بالا میتواند منجر به ایجاد ترکهای سطحی، بازگشت فنری بیشتر (springback) و بینظمی در خم شود.
-
فشار زیاد بدون کنترل مناسب، ممکن است باعث لهشدگی یا تغییر مقطع گردد.
-
بهکارگیری سرعت و فشار بهینه، باعث میشود خم بهصورت یکنواخت، بدون اعوجاج و با تکرارپذیری بالا انجام شود.
4.4. ابزار و قالب مناسب
انتخاب ابزار و قالب مناسب (از جمله ماتریس خم، لقمه، مندرل و …) نقش بسیار مهمی در فرآیند خمکاری دقیق دارد.
-
استفاده از مندرل (Mandrel) در داخل لوله از تغییر شکل داخلی جلوگیری میکند و در خمهای با شعاع کم ضروری است.
-
لقمه و ماتریس خم باید با قطر و شعاع لوله مطابقت دقیق داشته باشند تا از لغزش، ترک یا چروک جلوگیری شود.
-
جنس و کیفیت ابزار نیز تأثیر مستقیمی بر دقت نهایی و عمر مفید فرآیند دارد.
5. خطاهای رایج در خمکاری و راههای پیشگیری
در فرآیند خمکاری لوله استیل با دقت بالا، رعایت اصول فنی و استفاده از تجهیزات مناسب اهمیت زیادی دارد، چرا که کوچکترین خطا میتواند کیفیت نهایی کار را تحتتأثیر قرار دهد. در ادامه به برخی از رایجترین خطاهای موجود در خمکاری لوله استیل با دقت بالا و راههای مؤثر برای جلوگیری از آنها پرداخته میشود.
5.1. ترکخوردگی
یکی از مشکلات متداول در خمکاری لوله استیل با دقت بالا، ترکخوردگی در بخش خارجی خم است. این مشکل معمولاً به دلیل شعاع خم کوچک، سختی زیاد متریال یا استفاده نادرست از ابزار رخ میدهد.
راهحل:
-
انتخاب شعاع خم مناسب با توجه به ضخامت لوله
-
پیشگرمایش در صورت نیاز
-
استفاده از مندرل برای جلوگیری از تمرکز تنش
5.2. چروکیدگی در سطح داخلی خم
چروک شدن یا جمعشدگی در ناحیه داخلی خم، یکی دیگر از چالشهای رایج در خمکاری لوله استیل با دقت بالا است. این حالت بیشتر در لولههای نازک یا هنگام استفاده از ابزارهای غیراستاندارد رخ میدهد.
راهحل:
-
استفاده از لقمه پشتیبان و مندرل مناسب
-
تنظیم صحیح فشار و سرعت خم
-
کاهش شعاع خم تا حدی که باعث آسیب ساختاری نشود
5.3. بیضی شدن یا تغییر مقطع لوله
در بسیاری از موارد، مقطع دایرهای لوله پس از خمکاری به حالت بیضی تغییر میکند که این مسئله در کاربردهای حساس باعث افت عملکرد میشود. در خمکاری لوله استیل با دقت بالا، حفظ مقطع لوله اهمیت زیادی دارد.
راهحل:
-
بهکارگیری سیستمهای پشتیبانی داخلی مانند مندرل
-
انتخاب سرعت مناسب برای جلوگیری از کشش ناهمگون
-
استفاده از دستگاه خمکاری CNC با کنترل دقیق پارامترها
5.4. بازگشت فنری (Springback)
بازگشت فنری پدیدهای است که پس از برداشتن فشار، لوله کمی به حالت اولیه بازمیگردد. در خمکاری لوله استیل با دقت بالا، این مشکل باعث انحراف از زاویه طراحیشده میشود.
راهحل:
-
اعمال زاویه اضافی در هنگام خم برای جبران بازگشت
-
استفاده از متریالهایی با خاصیت کشسانی کمتر
-
بهرهگیری از نرمافزارهای شبیهسازی برای پیشبینی دقیق میزان بازگشت
۵.۱. ترکخوردگی
ترکخوردگی یکی از مهمترین چالشهایی است که در فرآیند خمکاری لوله استیل با دقت بالا ممکن است رخ دهد. این مشکل معمولاً در ناحیه بیرونی خم اتفاق میافتد، جایی که تنش کششی بیش از حد تحمل متریال افزایش مییابد. ترکها میتوانند به شکل سطحی یا در موارد حاد، بهصورت شکست کامل ظاهر شوند و باعث افت استحکام مکانیکی لوله شوند.
در خمکاری لوله استیل با دقت بالا، کنترل دقیق شعاع خم، انتخاب آلیاژ مناسب و استفاده از تجهیزات استاندارد، نقش کلیدی در جلوگیری از ترکخوردگی دارد. در بسیاری از موارد، ترکخوردگی نتیجه استفاده از شعاع خم کوچکتر از حد مجاز یا نبود پشتیبانی داخلی (مانند مندرل) است. همچنین، خمکاری در دمای پایین برای برخی از گریدهای استیل باعث افزایش احتمال ترکخوردگی میشود، زیرا فلز چقرمگی لازم برای تغییر شکل یکنواخت را ندارد.
راهکارهای مؤثر برای جلوگیری از ترکخوردگی در خمکاری لوله استیل با دقت بالا عبارتاند از:
-
انتخاب شعاع خم متناسب با قطر و ضخامت لوله
-
استفاده از مندرل داخلی برای توزیع یکنواخت تنش
-
انجام خمکاری در دمای کنترلشده یا گرم کردن لوله در صورت نیاز
-
انتخاب آلیاژ استیل مناسب با قابلیت فرمپذیری بالا
-
کنترل دقیق سرعت و فشار خم بهویژه در مراحل انتهایی
با رعایت این موارد، میتوان از بروز ترک در فرآیند خمکاری لوله استیل با دقت بالا جلوگیری کرده و خمهایی مقاوم، بدون نقص و قابل اعتماد تولید کرد. توجه به جزئیات فنی و استفاده از تجهیزات پیشرفته نقش تعیینکنندهای در کیفیت نهایی محصول دارد.
۵.۳. کاهش قطر داخلی
یکی از مشکلات رایج در فرآیند خمکاری لوله استیل با دقت بالا، کاهش قطر داخلی لوله در ناحیه خمشده است. این پدیده معمولاً در اثر تمرکز بیش از حد نیرو در بخش داخلی شعاع خم ایجاد میشود. هنگامی که لوله استیل خم میشود، دیواره داخلی تحت فشار فشاری قرار میگیرد و اگر کنترل نشود، باعث جمعشدگی یا کاهش شدید قطر داخلی میگردد. این مشکل نهتنها ظاهر لوله را تحت تأثیر قرار میدهد، بلکه ممکن است باعث افت عملکرد مکانیکی، افت دبی جریان در خطوط انتقال سیال و کاهش دقت کلی خمکاری شود.
در خمکاری لوله استیل با دقت بالا، حفظ شکل و قطر داخلی لوله بسیار حیاتی است؛ بهویژه در صنایعی مانند نفت و گاز، صنایع غذایی، پزشکی و هوای فشرده که کوچکترین تغییر در سطح مقطع میتواند موجب اختلال در عملکرد سیستم شود.
مهمترین دلایل کاهش قطر داخلی در خمکاری لوله استیل با دقت بالا عبارتاند از:
-
استفاده از شعاع خم بسیار کم نسبت به قطر لوله
-
عدم استفاده از ابزارهای پشتیبانی داخلی مانند مندرل
-
سرعت خمکاری بالا و توزیع نابرابر فشار
-
ضخامت کم دیواره لوله که مقاومت کافی در برابر فشار ندارد
راهکارهای مؤثر برای پیشگیری از کاهش قطر داخلی در خمکاری لوله استیل با دقت بالا شامل موارد زیر است:
-
استفاده از دستگاههای خم CNC با قابلیت کنترل دقیق فشار و زاویه
-
بهکارگیری مندرل داخلی متناسب با قطر و جنس لوله
-
انتخاب شعاع خم مناسب که باعث توزیع یکنواخت تنش در سطح داخلی و خارجی شود
-
انتخاب لولههایی با ضخامت کافی برای حفظ پایداری هندسی در حین خمکاری
با رعایت این اصول، میتوان در فرآیند خمکاری لوله استیل با دقت بالا از کاهش قطر داخلی جلوگیری کرده و خمهایی یکنواخت، قابل اعتماد و مطابق با استانداردهای صنعتی تولید نمود.
۶. تجهیزات و فناوریهای نوین در خمکاری دقیق
با پیشرفت تکنولوژی و افزایش نیاز به تولید قطعات با کیفیت بالا و تلرانسهای دقیق، استفاده از تجهیزات و فناوریهای نوین در فرآیند خمکاری لوله استیل با دقت بالا اهمیت بسیار زیادی پیدا کرده است. امروزه صنایع مختلف برای رسیدن به خمهایی یکنواخت، بدون اعوجاج و قابل تکرار، به سمت استفاده از دستگاههای اتوماتیک، سیستمهای هوشمند و ابزارهای پیشرفته رفتهاند.
۶.۱. دستگاههای خم CNC
یکی از مهمترین فناوریها در خمکاری لوله استیل با دقت بالا، استفاده از دستگاههای CNC (کنترل عددی کامپیوتری) است. این دستگاهها با دقت بالا زاویه خم، شعاع و موقعیت خم را کنترل میکنند و امکان تکرارپذیری در تولید انبوه را فراهم میسازند.
مزایا:
-
کنترل دقیق بر زاویه، شعاع و سرعت خم
-
کاهش خطاهای انسانی
-
قابلیت برنامهریزی برای خمهای پیچیده و چندگانه
۶.۲. سیستم مندرل اتوماتیک
استفاده از مندرل داخلی، بهویژه در خمهای با شعاع کم، از تغییر شکل سطح مقطع جلوگیری میکند. مندرلهای اتوماتیک که با دستگاههای CNC هماهنگ هستند، در خمکاری لوله استیل با دقت بالا نقش مهمی در جلوگیری از چروکیدگی و بیضی شدن دارند.
۶.۳. نرمافزارهای شبیهسازی و کنترل کیفیت
در فرآیند خمکاری لوله استیل با دقت بالا، نرمافزارهای CAD/CAM و سیستمهای شبیهسازی میتوانند پیش از اجرای عملی، فرم نهایی خم را مدلسازی کرده و خطر خطا را کاهش دهند. همچنین، با استفاده از سیستمهای بینایی ماشین و کنترل کیفیت دیجیتال، میتوان صحت و دقت خم را در لحظه بررسی کرد.
۶.۴. خمکنهای الکتریکی و هیدرولیکی پیشرفته
نسل جدید دستگاههای خمکن، مجهز به محرکهای ترکیبی الکتریکی–هیدرولیکی هستند که توانایی کنترل فشار و سرعت را با دقت بسیار بالا دارند. این ویژگیها باعث شدهاند تا در خمکاری لوله استیل با دقت بالا بتوان لولههایی با هندسههای خاص و کیفیت سطح بالا تولید کرد، بدون آنکه به ساختار متالورژیکی لوله آسیب وارد شود.
در نهایت، استفاده از فناوریهای نوین در خمکاری لوله استیل با دقت بالا نهتنها کیفیت نهایی محصول را افزایش میدهد، بلکه باعث صرفهجویی در زمان، کاهش ضایعات و افزایش بهرهوری در تولید میشود. سرمایهگذاری در این تجهیزات پیشرفته، راهی مطمئن برای رقابتپذیری در بازارهای صنعتی امروزی است.
۶.۱. دستگاههای CNC پیشرفته
در دنیای امروز، دستیابی به خمکاری لوله استیل با دقت بالا بدون بهرهگیری از دستگاههای CNC پیشرفته تقریباً غیرممکن است. این دستگاهها با اتکا به فناوری کنترل عددی کامپیوتری (CNC) قادرند خمهایی با زاویه، شعاع و موقعیت کاملاً دقیق ایجاد کنند، بدون آنکه به ساختار یا هندسهی لوله آسیب وارد شود.
دستگاههای CNC پیشرفته برای خمکاری لوله استیل با دقت بالا مزایای بسیاری دارند که آنها را از سیستمهای سنتی متمایز میسازد. یکی از مهمترین این مزایا، توانایی در کنترل کامل پارامترهای فرآیند از جمله سرعت خم، میزان فشار، توالی خمها و زاویه دقیق است. این ویژگیها به اپراتور امکان میدهد تا پیچیدهترین طرحهای مهندسی را با تکرارپذیری و یکنواختی بالا اجرا کند.
مزایای کلیدی استفاده از دستگاه CNC در خمکاری لوله استیل با دقت بالا عبارتاند از:
-
کنترل دیجیتالی دقیق: تمامی فرآیندهای خمکاری بهصورت برنامهریزیشده و قابل تکرار انجام میشود.
-
افزایش سرعت تولید: به دلیل کاهش نیاز به تنظیمات دستی و آزمون و خطا، سرعت اجرای پروژهها بهطور چشمگیری افزایش مییابد.
-
کاهش ضایعات: در فرآیند خمکاری لوله استیل با دقت بالا، دقت زیاد دستگاه CNC موجب کاهش انحراف از تلرانسهای ابعادی و در نتیجه کاهش پرت مواد میشود.
-
امکان اجرای طرحهای پیچیده: خمکاری ترکیبی، خمکاری در چند صفحه و خمهای با شعاع متغیر، بهراحتی و با دقت بالا انجامپذیر است.
این دستگاهها معمولاً مجهز به سیستمهای هوشمند تشخیص خطا، نرمافزارهای CAD/CAM و سیستم مندرل اتوماتیک هستند که همگی برای تضمین کیفیت در خمکاری لوله استیل با دقت بالا به کار گرفته میشوند.
در صنایع حساس مانند نفت و گاز، تجهیزات پزشکی، خودروسازی و ساخت تجهیزات دقیق، استفاده از دستگاههای CNC پیشرفته نهتنها به یک انتخاب هوشمندانه بلکه به یک الزام فنی تبدیل شده است. این دستگاهها تضمین میکنند که هر خم دقیقاً مطابق با طراحی انجام شده و عملکرد سیستم نهایی بدون اختلال باشد.
۶.۲. نرمافزارهای شبیهسازی خمکاری
استفاده از نرمافزارهای شبیهسازی در فرآیند خمکاری لوله استیل با دقت بالا نقش بسیار مهمی دارد. این نرمافزارها امکان پیشبینی دقیق رفتار لوله استیل در طول خمکاری را فراهم میکنند و میتوانند مشکلات احتمالی مانند ترکخوردگی، چروکیدگی یا تغییر غیر یکنواخت قطر داخلی را قبل از اجرای واقعی فرآیند نشان دهند.
با بهرهگیری از نرمافزارهای شبیهسازی، مهندسان و اپراتورها میتوانند پارامترهای مختلف خمکاری را مانند زاویه خم، سرعت، فشار و شعاع خم بهینهسازی کنند تا بهترین کیفیت و دقت در خمکاری لوله استیل با دقت بالا حاصل شود. این موضوع موجب کاهش ضایعات، صرفهجویی در زمان و هزینههای تولید میشود.
علاوه بر این، نرمافزارهای شبیهسازی امکان تطابق کامل با دستگاههای CNC را دارند و به صورت همزمان میتوانند دادهها را برای برنامهریزی دقیق دستگاهها فراهم کنند. این هماهنگی باعث میشود فرآیند خمکاری لوله استیل با دقت بالا با کنترل دقیقتری انجام شود و تلرانسهای ابعادی کاملاً رعایت گردد.
در نهایت، به کمک این فناوری مدرن، میتوان از کیفیت یکنواخت، تکرارپذیری بالا و عملکرد مطلوب در تولید قطعات استیل خمشده اطمینان حاصل کرد. به این ترتیب، نرمافزارهای شبیهسازی به عنوان یک ابزار کلیدی در تحقق اهداف خمکاری لوله استیل با دقت بالا شناخته میشوند.
۶.۳. فناوری کنترل کیفیت و اندازهگیری دیجیتال
در فرآیند خمکاری لوله استیل با دقت بالا، بهرهگیری از فناوریهای نوین کنترل کیفیت و اندازهگیری دیجیتال نقش حیاتی در تضمین دقت و صحت خمها دارد. استفاده از دستگاههای اندازهگیری دیجیتال و سیستمهای بینایی ماشین این امکان را فراهم میکند که هر مرحله از خمکاری با دقت بسیار بالا بررسی و کنترل شود.
این فناوریها قادرند تغییرات ابعادی، زاویه خم و حتی نواقص سطحی را به صورت آنلاین و لحظهای تشخیص دهند. با این روش، مشکلات احتمالی در مراحل اولیه شناسایی و بلافاصله اصلاح میشوند، که این امر کیفیت نهایی فرآیند خمکاری لوله استیل با دقت بالا را به طور چشمگیری افزایش میدهد.
سیستمهای کنترل کیفیت دیجیتال معمولاً با نرمافزارهای پیشرفته تحلیل دادهها ترکیب شده و امکان ثبت و گزارشگیری دقیق پارامترهای تولید را فراهم میآورند. این دادهها میتوانند برای بهبود مستمر فرآیند و کاهش ضایعات در تولیدات بعدی مورد استفاده قرار گیرند.
استفاده از فناوری کنترل کیفیت و اندازهگیری دیجیتال در خمکاری لوله استیل با دقت بالا موجب افزایش سرعت تولید، کاهش خطاهای انسانی و بهبود کیفیت محصول نهایی میشود و این فناوریها به یکی از ارکان اصلی تولید صنعتی مدرن تبدیل شدهاند.
۷. کاربردهای صنعتی خمکاری دقیق لوله استیل
فرآیند خمکاری لوله استیل با دقت بالا در صنایع مختلف به دلیل ویژگیهایی همچون مقاومت بالا، دوام طولانی و قابلیت تحمل فشار و حرارت بسیار اهمیت دارد. دقت بالا در خمکاری لوله استیل باعث میشود که این قطعات در پروژههای حساس و پیشرفته به کار گرفته شوند و عملکرد مطلوبی ارائه دهند.
از مهمترین کاربردهای صنعتی خمکاری لوله استیل با دقت بالا میتوان به موارد زیر اشاره کرد:
-
صنعت نفت و گاز: لولههای استیل خمشده با دقت بالا در خطوط انتقال مواد نفتی و گازی استفاده میشوند، جایی که مقاومت در برابر خوردگی و تحمل فشارهای بالا ضروری است.
-
صنعت غذایی و دارویی: در این صنایع، به دلیل نیاز به بهداشت بالا و عدم آلودگی، لولههای استیل با خمکاری دقیق بهکار میروند تا جریان سیالات به صورت کاملاً کنترلشده و بدون نشت انجام شود.
-
صنعت خودروسازی: استفاده از لولههای استیل خمشده با دقت بالا در سیستمهای اگزوز، ترمز و سیستمهای سوخترسانی، عملکرد و ایمنی خودروها را افزایش میدهد.
-
صنعت هوافضا: در ساخت قطعات حساس و سازههای هواپیما، خمکاری لوله استیل با دقت بالا برای حفظ ویژگیهای مکانیکی و ابعادی حیاتی است.
-
صنعت تاسیسات و تهویه مطبوع: لولههای استیل خمشده با دقت بالا در سیستمهای تهویه، خنککننده و گرمایشی استفاده میشوند تا عملکرد بهینه سیستم تضمین شود.
با توجه به اهمیت کیفیت و دقت در خمکاری، استفاده از تکنولوژیهای پیشرفته و رعایت استانداردهای دقیق در فرآیند خمکاری لوله استیل با دقت بالا نقش بسیار مهمی در موفقیت پروژههای صنعتی دارد. این کاربردهای گسترده نشاندهنده ضرورت توجه ویژه به کیفیت و دقت در خمکاری لوله استیل است.
۷.۱. صنایع نفت و گاز
در صنایع نفت و گاز، استفاده از فرآیند خمکاری لوله استیل با دقت بالا از اهمیت ویژهای برخوردار است. لولههای استیل به دلیل مقاومت بالا در برابر خوردگی، فشار و دما، به طور گسترده در خطوط انتقال نفت، گاز و سایر مواد سیال به کار میروند. خمکاری دقیق این لولهها تضمین میکند که شکل و ابعاد لولهها بدون تغییرات ناخواسته باقی بماند و در نتیجه عملکرد سیستم انتقال به بهترین نحو انجام شود.
خمکاری لوله استیل با دقت بالا در این صنعت، علاوه بر حفظ مشخصات مکانیکی لوله، از ایجاد ترک، چروکیدگی و کاهش قطر داخلی جلوگیری میکند که همه این عوامل در ایمنی و دوام تجهیزات نقش حیاتی دارند. همچنین، خمهای دقیق و استاندارد باعث کاهش احتمال نشت و خرابی در خطوط انتقال میشوند که از هزینههای تعمیرات و توقفهای غیرمنتظره جلوگیری میکند.
به کمک فناوریهای نوین و دستگاههای CNC پیشرفته، خمکاری لوله استیل با دقت بالا در صنایع نفت و گاز به گونهای انجام میشود که نیازهای سختگیرانه این صنعت را برآورده سازد. استفاده از نرمافزارهای شبیهسازی، کنترل کیفیت دیجیتال و ابزارهای دقیق باعث شده تا خمکاریها مطابق با استانداردهای بینالمللی انجام شود و ایمنی خطوط انتقال به حداکثر برسد.
در نهایت، فرآیند خمکاری لوله استیل با دقت بالا در صنایع نفت و گاز، نه تنها کیفیت و کارایی تجهیزات را تضمین میکند، بلکه نقش مهمی در کاهش هزینههای نگهداری و افزایش عمر مفید سیستمها ایفا مینماید.
۷.۲. خودروسازی
در صنعت خودروسازی، خمکاری لوله استیل با دقت بالا نقش کلیدی در تولید قطعات حساس و عملکردی ایفا میکند. سیستمهای اگزوز، خطوط سوخترسانی، لولهکشی ترمزها و حتی بخشی
از ساختار بدنه خودروها نیازمند لولههایی هستند که با دقت بالا خم شدهاند تا ضمن حفظ زیبایی، عملکرد فنی خودرو نیز بهینه باقی بماند. دقت بالا در خمکاری، بهویژه در شعاعها و زوایای
خاص، از ایجاد لرزش، نشتی یا شکستگی در سیستمهای تحت فشار جلوگیری میکند. از آنجا که ایمنی و دوام در طراحی خودرو اهمیت بالایی دارد، استفاده از خمکاری لوله استیل با دقت بالا در این حوزه ضروری و اجتنابناپذیر است.
۷.۳. تجهیزات پزشکی
در تجهیزات پزشکی، دقت و تمیزی فرآیند تولید از اهمیت فوقالعادهای برخوردار است. خمکاری لوله استیل با دقت بالا در تولید ابزارهایی مانند پایههای نگهدارنده، قابهای دستگاههای
تشخیصی، سیستمهای انتقال سیالات و تجهیزات استریلسازی کاربرد دارد. استفاده از فولاد ضدزنگ (استنلس استیل) به دلیل خواص آنتیباکتریال و مقاومت در برابر زنگزدگی، در این صنعت
بسیار رایج است، اما تنها در صورتی قابل اعتماد خواهد بود که خمکاری آن با دقت بالا انجام شده باشد تا هیچگونه نقص یا انحراف در ابعاد و سطوح باقی نماند. لذا فرآیند خمکاری لوله استیل
با دقت بالا در این صنعت نهتنها به لحاظ فنی، بلکه از منظر بهداشتی نیز اهمیت زیادی دارد.
۷.۴. صنایع غذایی و دارویی
در صنایع غذایی و دارویی، رعایت بهداشت و دقت در انتقال سیالات بسیار حیاتی است. خمکاری لوله استیل با دقت بالا در ساخت خطوط لولهای برای انتقال مواد غذایی، شربتها، داروهای
مایع و سایر ترکیبات حساس استفاده میشود. لولههایی که در این صنعت بهکار میروند باید بدون درز، بدون چروک و با سطح داخلی کاملاً صاف باشند تا مانع تجمع آلودگی و باکتری شوند.
به همین دلیل خمکاری باید بدون آسیب به سطح داخلی و با دقت بسیار بالا انجام شود. استفاده از تجهیزات CNC و سیستمهای کنترل کیفیت دیجیتال در این زمینه ضروری است تا خمها
دقیق، بهداشتی و بادوام باشند. بنابراین، فرآیند خمکاری لوله استیل با دقت بالا در صنایع غذایی و دارویی نهتنها به کیفیت محصول نهایی، بلکه به سلامت مصرفکننده نیز مربوط میشود.
۸. استانداردها و معیارهای کیفیت در خمکاری لوله استیل
در فرآیند خمکاری لوله استیل با دقت بالا، رعایت استانداردهای بینالمللی و اصول دقیق کنترل کیفیت از اهمیت بسیار زیادی برخوردار است. این استانداردها تضمین میکنند که خمها مطابق با نیازهای فنی، مکانیکی و ایمنی طراحی شدهاند و برای استفاده در صنایع حساس مانند نفت، گاز، پزشکی و غذایی قابل اطمینان هستند. رعایت معیارهای کیفیت در این زمینه باعث افزایش دوام، یکنواختی و عملکرد مطلوب لولههای استیل در شرایط عملیاتی سخت میشود.
۸.۱. استانداردهای بینالمللی (ASTM, DIN, ISO)
سازمانهای معتبر جهانی مانند ASTM (استانداردهای آمریکایی)، DIN (استانداردهای آلمان) و ISO (سازمان بینالمللی استانداردسازی) دستورالعملهایی دقیق برای خمکاری لولههای فلزی از جمله استیل تدوین کردهاند. این استانداردها مشخصکننده مواردی از قبیل:
-
حداقل شعاع خم مجاز
-
میزان تغییر قطر داخلی و خارجی پس از خمکاری
-
تلرانسهای ابعادی و هندسی
-
نوع و ضخامت مناسب لوله برای فرآیند خمکاری
-
الزامات سطحی و ساختاری پس از عملیات خمکاری
در اجرای خمکاری لوله استیل با دقت بالا، تطابق با این استانداردها باعث میشود که کیفیت نهایی محصول برای کاربردهای بحرانی تضمین شود. بهخصوص در پروژههای صادراتی یا تولید بینالمللی، رعایت این معیارها یک الزام محسوب میشود.
۸.۲. آزمونهای کنترل کیفیت
برای اطمینان از موفقیتآمیز بودن فرآیند خمکاری لوله استیل با دقت بالا، مجموعهای از آزمونهای کنترل کیفیت در مراحل مختلف تولید انجام میشود. این آزمونها شامل موارد زیر است:
-
آزمونهای ابعادی: بررسی دقیق قطر، طول، شعاع و زاویه خم با استفاده از ابزارهای دیجیتال.
-
آزمون غیر مخرب (NDT): مانند تستهای اولتراسونیک یا ذرات مغناطیسی جهت تشخیص ترکها و عیوب پنهان.
-
آزمون فشار و نشت: بهویژه در لولههای تحت فشار، برای بررسی استحکام و عدم نشتی در محل خمشده.
-
بررسی سطح داخلی و خارجی: جهت شناسایی چروکیدگی، پوسته شدن یا خوردگی ناشی از خمکاری.
-
کنترل شعاع خم و برگشت فنری (springback): برای تطبیق با طراحی و جلوگیری از خطای عملکرد.
اجرای دقیق این آزمونها به همراه ثبت و پایش دادهها به تولیدکنندگان این امکان را میدهد که در تمام مراحل فرآیند، کیفیت خمکاری لوله استیل با دقت بالا را حفظ و تضمین کنند.
جمعبندی و نتیجهگیری
در دنیای امروز که صنایع مختلف بهطور فزایندهای به سمت دقت بالا، بهرهوری بیشتر و کاهش ضایعات حرکت میکنند، خمکاری لوله استیل با دقت بالا بهعنوان یکی از فرآیندهای حیاتی در تولید قطعات صنعتی، جایگاهی بسیار مهم و غیرقابل چشمپوشی یافته است. این فرآیند نهتنها در شکلدهی هندسی لولهها نقش دارد، بلکه مستقیماً بر کیفیت عملکرد و دوام تجهیزات در صنایع حساس مانند نفت و گاز، خودروسازی، پزشکی و غذایی تأثیرگذار است.
استفاده از تجهیزات مدرن CNC، نرمافزارهای شبیهسازی، کنترل کیفیت دیجیتال و رعایت استانداردهای بینالمللی، همگی در راستای دستیابی به خمکاری لوله استیل با دقت بالا بهکار گرفته میشوند. هر چه دقت در این فرآیند بیشتر باشد، میزان خطا، نشت، شکست یا انحراف در عملکرد سیستمها کاهش مییابد و محصول نهایی از نظر فنی و اقتصادی قابل اتکاتر خواهد بود.
در نتیجه، توجه به جزئیات فنی، انتخاب روش مناسب خمکاری، استفاده از تجهیزات پیشرفته و اجرای کنترلهای دقیق کیفی، همگی عواملی هستند که تضمین میکنند عملیات خمکاری لوله استیل با دقت بالا با موفقیت انجام شود و پاسخگوی نیاز پروژههای پیشرفته صنعتی باشد. در چشمانداز آینده، شرکتهایی که بر دقت و کیفیت در خمکاری تمرکز دارند، پیشرو در صنایع تخصصی باقی خواهند ماند.
