خم کاری لوله استیل صنعتی



فهرست مطالب

1. مقدمه‌ای بر خم‌کاری لوله استیل
   1.1 تعریف خم‌کاری
   1.2 اهمیت و کاربردهای آن در صنعت
   1.3 تفاوت خم‌کاری لوله استیل با دیگر فلزات

2. ویژگی‌های لوله استیل برای خم‌کاری
   2.1 خواص مکانیکی و فیزیکی استیل
   2.2 انواع لوله‌های استیل قابل خم‌کاری
   2.3 تأثیر آلیاژ و ضخامت در فرآیند خم‌کاری

3. روش‌های خم‌کاری لوله استیل
   3.1 خم‌کاری سرد
   3.2 خم‌کاری گرم
   3.3 خم‌کاری با ماشین CNC
   3.4 خم‌کاری دستی

4. ابزار و تجهیزات مورد استفاده
   4.1 ماشین‌آلات صنعتی خم‌کاری
   4.2 قالب‌ها و فیکسچرها
   4.3 دستگاه‌های کنترل کیفی

5. پارامترهای مهم در فرآیند خم‌کاری
   5.1 شعاع خم و زاویه خم
   5.2 سرعت خم‌کاری
   5.3 کنترل تنش و ترک‌خوردگی

6. خطاها و مشکلات رایج در خم‌کاری لوله استیل
   6.1 چروک شدن سطح داخلی
   6.2 ترک خوردن سطح خارجی
   6.3 تغییر شکل مقطع لوله

7. روش‌های کنترل کیفیت و آزمون‌ها
   7.1 آزمون چشمی
   7.2 آزمون ابعادی
   7.3 آزمون مقاومت مکانیکی

8. کاربردهای صنعتی خم‌کاری لوله استیل
   8.1 صنایع نفت و گاز
   8.2 صنایع غذایی و دارویی
   8.3 سیستم‌های تهویه و انتقال سیالات

9. استانداردها و مقررات فنی مربوط به خم‌کاری
   9.1 استانداردهای بین‌المللی (ASME, ASTM)
   9.2 استانداردهای ملی ایران

10. جمع‌بندی و پیشنهادات
    10.1 نکات کلیدی
    10.2 پیشنهاد برای بهینه‌سازی فرآیند



مقدمه‌ای بر خم‌کاری لوله استیل صنعتی



1.1 تعریف خم‌کاری

خم‌کاری لوله استیل صنعتی یکی از فرآیندهای مهم شکل‌دهی فلزات است که در آن لوله‌های استیل با حفظ استحکام و ساختار، به شکل‌های منحنی یا زاویه‌دار خم می‌شوند. در این فرآیند، بدون برش یا جوش، لوله استیل تنها با استفاده از فشار مکانیکی یا حرارتی تغییر شکل می‌یابد. خم‌کاری لوله استیل صنعتی به‌عنوان روشی کارآمد برای ایجاد مسیرهای انتقال سیالات در سیستم‌های مختلف صنعتی شناخته می‌شود.

1.2 اهمیت و کاربردهای آن در صنعت

خم‌کاری لوله استیل صنعتی نقش کلیدی در صنایع مختلف ایفا می‌کند. از جمله کاربردهای اصلی این فرآیند می‌توان به استفاده در صنایع نفت و گاز، نیروگاه‌ها، صنایع غذایی، دارویی و ساخت تجهیزات بهداشتی اشاره کرد. خم‌کاری لوله استیل صنعتی باعث کاهش تعداد اتصالات و جوش‌ها در خطوط انتقال می‌شود، که این موضوع علاوه بر افزایش مقاومت مکانیکی، از نظر بهداشت صنعتی نیز اهمیت دارد. همچنین، کاهش فضای اشغال‌شده توسط لوله‌ها و افزایش زیبایی ظاهری تأسیسات از دیگر مزایای آن است.

1.3 تفاوت خم‌کاری لوله استیل با دیگر فلزات

خم‌کاری لوله استیل صنعتی به دلیل ویژگی‌های خاص استیل، با چالش‌هایی همراه است که در مقایسه با خم‌کاری لوله‌های مسی، آلومینیومی یا فولادی معمولی قابل توجه است. استیل دارای سختی بالا، مقاومت به خوردگی و انعطاف‌پذیری محدودتری نسبت به برخی فلزات دیگر است. بنابراین، در خم‌کاری لوله استیل صنعتی باید از روش‌ها و تجهیزات ویژه‌ای استفاده شود تا از ترک‌خوردگی، چروک شدن یا تغییر شکل نامطلوب جلوگیری شود. همچنین کنترل دقیق شعاع خم و زاویه در این فرآیند اهمیت بیشتری دارد.

ویژگی‌های لوله استیل برای خم‌کاری

خم‌کاری لوله استیل صنعتی نیازمند شناخت دقیق از ویژگی‌های فیزیکی و مکانیکی لوله‌های استیل است. لوله‌های استیل به دلیل ترکیب شیمیایی خاص، مقاومت بالا در برابر خوردگی، و استحکام مکانیکی مناسب، گزینه‌ای ایده‌آل برای استفاده در فرآیندهای خم‌کاری به شمار می‌روند. با این حال، برای انجام موفق خم‌کاری لوله استیل صنعتی، باید به چند ویژگی مهم توجه شود.

2.1 خواص مکانیکی و فیزیکی استیل

استیل مورد استفاده در خم‌کاری لوله استیل صنعتی معمولاً دارای ترکیباتی از کروم و نیکل است که باعث افزایش مقاومت به خوردگی و دوام آن در شرایط سخت صنعتی می‌شود. این ویژگی‌ها موجب می‌شوند لوله استیل در برابر فشار خم‌کاری، تغییر فرم زیادی نداشته و خواص ساختاری خود را حفظ کند. استیل همچنین دارای نقطه تسلیم بالا و سختی مناسبی است که در فرآیند خم‌کاری لوله استیل صنعتی اهمیت دارد.

2.2 انواع لوله‌های استیل قابل خم‌کاری

در خم‌کاری لوله استیل صنعتی از انواع مختلفی از لوله‌های استیل استفاده می‌شود؛ از جمله لوله‌های استیل بدون درز (seamless) و لوله‌های استیل درزدار (welded). لوله‌های بدون درز معمولاً برای خم‌کاری‌های حساس و با دقت بالا مناسب‌تر هستند، چرا که احتمال ترک‌خوردگی در ناحیه درز را ندارند. انتخاب نوع لوله تأثیر مستقیمی بر کیفیت نهایی خم‌کاری لوله استیل صنعتی دارد.

2.3 تأثیر آلیاژ و ضخامت در فرآیند خم‌کاری

یکی از مهم‌ترین عوامل در موفقیت خم‌کاری لوله استیل صنعتی، ترکیب آلیاژی لوله و ضخامت دیواره آن است. هرچه ضخامت لوله بیشتر باشد، مقاومت آن در برابر خم‌کاری بیشتر خواهد بود و به نیروی بیشتری نیاز دارد. همچنین، لوله‌های با آلیاژهای خاص مانند استیل 304 یا 316 ممکن است خواص خم‌پذیری متفاوتی داشته باشند. بنابراین شناخت دقیق نوع آلیاژ و ویژگی‌های آن، برای رسیدن به نتیجه مطلوب در خم‌کاری لوله استیل صنعتی ضروری است.

۲.۱ خواص مکانیکی و فیزیکی استیل

در فرآیند خم‌کاری لوله استیل صنعتی، شناخت دقیق خواص مکانیکی و فیزیکی استیل نقش اساسی در کیفیت و دقت نهایی خم دارد. استیل به عنوان یک آلیاژ پرکاربرد در صنایع مختلف، دارای ویژگی‌هایی مانند مقاومت بالا در برابر خوردگی، استحکام کششی قابل توجه و پایداری حرارتی مناسب است. این ویژگی‌ها باعث می‌شوند لوله‌های استیل در برابر فشار و نیروی خم‌کاری مقاوم باشند و در نتیجه، خم‌کاری لوله استیل صنعتی بدون ترک‌خوردگی یا تغییر شکل ناخواسته انجام گیرد.

یکی از مهم‌ترین خواص مکانیکی استیل که در خم‌کاری لوله استیل صنعتی باید مورد توجه قرار گیرد، میزان انعطاف‌پذیری و شکل‌پذیری فلز است. هرچه استیل از انعطاف‌پذیری بیشتری برخوردار باشد، انجام خم‌کاری با شعاع کم یا زوایای تند آسان‌تر خواهد بود. در مقابل، اگر استیل سختی بالا داشته باشد، در حین خم‌کاری ممکن است دچار ترک یا شکستگی شود؛ بنابراین انتخاب نوع استیل بر اساس خواص مکانیکی آن در خم‌کاری لوله استیل صنعتی بسیار حائز اهمیت است.

از دیگر خواص فیزیکی استیل که بر روند خم‌کاری لوله استیل صنعتی تأثیرگذار است می‌توان به چگالی، هدایت حرارتی و نقطه ذوب بالا اشاره کرد. این خواص باعث می‌شوند استیل در دماهای بالا نیز ساختار خود را حفظ کرده و در صورت نیاز به خم‌کاری گرم، عملکرد مناسبی از خود نشان دهد.

در مجموع، موفقیت در خم‌کاری لوله استیل صنعتی وابسته به درک صحیح از رفتار مکانیکی و فیزیکی لوله استیل در شرایط مختلف بارگذاری و دمایی است. انتخاب صحیح نوع استیل، بر اساس این ویژگی‌ها، تضمین‌کننده خم‌کاری دقیق، بادوام و بدون نقص خواهد بود.

۲.۲ انواع لوله‌های استیل قابل خم‌کاری

در فرآیند خم‌کاری لوله استیل صنعتی، شناخت انواع مختلف لوله‌های استیل از نظر ساختار و نوع تولید اهمیت زیادی دارد. لوله‌های استیل معمولاً در دو دسته اصلی لوله‌های درزدار (Welded) و لوله‌های بدون درز (Seamless) طبقه‌بندی می‌شوند. هر یک از این نوع لوله‌ها دارای ویژگی‌ها و مزایای خاص خود بوده و انتخاب آن‌ها باید متناسب با نیاز و نوع پروژه خم‌کاری لوله استیل صنعتی صورت گیرد.

لوله‌های بدون درز استیل به دلیل نداشتن خط جوش در ساختار، مقاومت بالاتری در برابر فشار و تنش دارند. این ویژگی باعث می‌شود که در خم‌کاری لوله استیل صنعتی، احتمال ترک‌خوردگی یا گسیختگی در ناحیه خم کاهش یابد. همچنین، یکنواختی در ضخامت دیواره و ساختار فلزی، این نوع لوله‌ها را برای خم‌کاری دقیق‌تر مناسب‌تر می‌سازد.

در مقابل، لوله‌های درزدار استیل با استفاده از ورق استیل و جوشکاری ساخته می‌شوند. این نوع لوله‌ها از نظر اقتصادی مقرون‌به‌صرفه‌تر هستند و در بسیاری از پروژه‌های عمومی خم‌کاری لوله استیل صنعتی به‌کار می‌روند. البته در فرآیند خم‌کاری باید توجه ویژه‌ای به محل درز داشت، چرا که این بخش نسبت به سایر نواحی، آسیب‌پذیرتر است.

همچنین در خم‌کاری لوله استیل صنعتی، انتخاب ضخامت مناسب لوله نیز اهمیت زیادی دارد. لوله‌هایی با ضخامت کمتر برای خم‌کاری با شعاع کوچک مناسب‌تر هستند، اما اگر ضخامت خیلی کم باشد ممکن است لوله دچار چروک یا لهیدگی شود. از طرف دیگر، لوله‌هایی با ضخامت بالا به نیروی بیشتری برای خم‌کاری نیاز دارند، اما در عوض، استحکام خم نهایی بیشتر خواهد بود.

در نهایت، انتخاب نوع لوله استیل مناسب بر اساس نوع کاربرد، شعاع خم، دمای عملیات و تجهیزات موجود، عامل کلیدی در موفقیت خم‌کاری لوله استیل صنعتی محسوب می‌شود.

۲.۳ تأثیر آلیاژ و ضخامت در فرآیند خم‌کاری

یکی از عوامل مهم در موفقیت خم‌کاری لوله استیل صنعتی، توجه به ترکیب آلیاژی لوله و ضخامت دیواره آن است. نوع آلیاژ استیل، تأثیر مستقیمی بر رفتار لوله در هنگام خم‌کاری دارد. برخی آلیاژها مانند استیل ۳۰۴ و استیل ۳۱۶ بیشتر در صنایع استفاده می‌شوند و هر کدام از نظر میزان انعطاف‌پذیری، مقاومت به خوردگی و قابلیت شکل‌پذیری، عملکرد متفاوتی در فرآیند خم‌کاری لوله استیل صنعتی دارند.

برای مثال، استیل ۳۰۴ به دلیل ترکیب متعادل کروم و نیکل، انعطاف‌پذیری بهتری داشته و برای خم‌کاری‌های دقیق‌تر گزینه‌ای مناسب است. در مقابل، استیل ۳۱۶ با وجود مقاومت بالاتر در برابر مواد شیمیایی، به نیروی بیشتری برای خم‌کاری نیاز دارد. بنابراین، انتخاب آلیاژ مناسب نقش تعیین‌کننده‌ای در کیفیت و دوام محصول نهایی در خم‌کاری لوله استیل صنعتی دارد.

علاوه بر آلیاژ، ضخامت لوله استیل نیز فاکتور بسیار مهمی است. لوله‌هایی با ضخامت پایین‌تر، راحت‌تر خم می‌شوند اما در برابر تغییر شکل‌های ناخواسته مانند چروک شدن یا تخت شدن مقطع، آسیب‌پذیرتر هستند. از طرف دیگر، لوله‌هایی با ضخامت بالاتر در خم‌کاری لوله استیل صنعتی پایداری بیشتری از خود نشان می‌دهند، ولی نیاز به تجهیزات قوی‌تر و نیروی خم بیشتری دارند.

در خم‌کاری لوله استیل صنعتی، انتخاب صحیح ترکیب آلیاژ و ضخامت باید بر اساس شعاع خم، زاویه مورد نظر، روش خم‌کاری (سرد یا گرم) و نوع کاربرد نهایی انجام گیرد. نادیده گرفتن این عوامل می‌تواند منجر به نقص در خم، ترک‌خوردگی، چروک سطحی یا حتی شکست کامل لوله شود.

در مجموع، برای حصول نتیجه‌ای باکیفیت در خم‌کاری لوله استیل صنعتی، باید به‌صورت دقیق نوع آلیاژ و ضخامت دیواره لوله استیل با توجه به شرایط عملیاتی و خواسته‌های پروژه انتخاب گردد.

۳. روش‌های خم‌کاری لوله استیل

در صنایع مختلف، بسته به نوع پروژه، شعاع خم، نوع لوله و دقت مورد نیاز، از روش‌های گوناگونی برای خم‌کاری لوله استیل صنعتی استفاده می‌شود. هر روش مزایا، محدودیت‌ها و کاربردهای خاص خود را دارد. انتخاب روش مناسب برای خم‌کاری لوله استیل صنعتی نقش مستقیمی در کیفیت نهایی، کاهش ضایعات، و افزایش بهره‌وری دارد. در ادامه به رایج‌ترین روش‌های خم‌کاری لوله استیل صنعتی پرداخته می‌شود:

۳.۱ خم‌کاری سرد

در روش خم‌کاری سرد، عملیات خم‌کاری بدون اعمال حرارت و در دمای محیط انجام می‌شود. این روش به‌طور گسترده در خم‌کاری لوله استیل صنعتی مورد استفاده قرار می‌گیرد، به‌ویژه زمانی که هدف حفظ خواص مکانیکی اولیه لوله است. خم‌کاری سرد به ابزار دقیق و نیروی بالا نیاز دارد، اما مزیت آن، جلوگیری از تغییرات ساختاری در فلز و حفظ ظاهر سطحی صاف لوله است.

۳.۲ خم‌کاری گرم

در برخی پروژه‌ها که ضخامت لوله زیاد است یا شعاع خم بسیار تنگ است، از خم‌کاری گرم استفاده می‌شود. در این روش، لوله استیل تا دمای مشخصی گرم شده و سپس تحت فشار خم می‌شود. خم‌کاری گرم در خم‌کاری لوله استیل صنعتی باعث افزایش انعطاف‌پذیری لوله و کاهش احتمال ترک‌خوردگی می‌شود، اما در عین حال ممکن است موجب تغییر در خواص متالورژیکی لوله شود. این روش اغلب در صنایع سنگین و برای لوله‌های قطور کاربرد دارد.

۳.۳ خم‌کاری با دستگاه CNC

یکی از پیشرفته‌ترین روش‌ها در خم‌کاری لوله استیل صنعتی، استفاده از دستگاه‌های CNC (کنترل عددی کامپیوتری) است. این دستگاه‌ها امکان انجام خم‌های پیچیده، با دقت بسیار بالا و تکرارپذیری کامل را فراهم می‌کنند. خم‌کاری CNC به‌ویژه در صنایع حساس مانند خودروسازی، هوافضا، و تجهیزات پزشکی برای خم‌کاری لوله استیل صنعتی کاربرد دارد. دقت بالا، کاهش خطا و امکان تولید انبوه از مزایای اصلی این روش است.

۳.۴ خم‌کاری دستی

در پروژه‌های کوچک یا موقعیت‌هایی که به تجهیزات پیشرفته دسترسی نیست، از خم‌کاری دستی استفاده می‌شود. این روش معمولاً برای لوله‌های با قطر کم و در محل نصب کاربرد دارد. اگرچه خم‌کاری لوله استیل صنعتی به‌صورت دستی محدودیت‌هایی دارد، اما با استفاده از ابزارهایی مانند فنر خم، جک خم و شابلون، می‌توان خم‌هایی نسبتاً دقیق ایجاد کرد. البته این روش برای پروژه‌های حساس یا لوله‌های ضخیم توصیه نمی‌شود.

۳.۱ خم‌کاری سرد

خم‌کاری سرد یکی از رایج‌ترین روش‌ها در فرآیند خم‌کاری لوله استیل صنعتی است که در آن لوله استیل بدون اعمال حرارت و در دمای محیط خم می‌شود. این روش به دلیل سادگی، دقت بالا و حفظ خواص مکانیکی و ساختاری لوله، به‌طور گسترده در صنایع مختلف مورد استفاده قرار می‌گیرد. در خم‌کاری لوله استیل صنعتی به روش سرد، معمولاً از ماشین‌آلات مکانیکی یا هیدرولیکی برای اعمال نیروی خم استفاده می‌شود، به‌ویژه زمانی که دقت در زاویه و شعاع خم بسیار حائز اهمیت است.

یکی از مهم‌ترین مزایای خم‌کاری سرد در لوله استیل صنعتی، جلوگیری از تغییرات ساختاری در فلز است. از آنجایی که حرارت در این فرآیند به کار نمی‌رود، خواص متالورژیکی استیل مانند سختی، مقاومت به خوردگی و استحکام کششی دست‌نخورده باقی می‌ماند. به همین دلیل، در کاربردهایی که کیفیت سطحی، ظرافت و استحکام در بلندمدت اهمیت دارد، این روش انتخابی مناسب برای خم‌کاری لوله استیل صنعتی محسوب می‌شود.

با این حال، در خم‌کاری لوله استیل صنعتی به روش سرد، محدودیت‌هایی نیز وجود دارد. مثلاً اگر شعاع خم خیلی تنگ باشد یا ضخامت لوله زیاد باشد، ممکن است لوله در ناحیه خم دچار ترک، لهیدگی یا چروک‌ خوردگی شود. بنابراین، در این روش باید به مواردی مانند حداقل شعاع مجاز خم، سرعت خم‌کاری و جنس لوله دقت شود.

در صنایع غذایی، دارویی، پتروشیمی و سیستم‌های انتقال سیال که ظاهر لوله، مقاومت و عدم تغییر در خواص استیل اهمیت زیادی دارد، خم‌کاری لوله استیل صنعتی به روش سرد هم از نظر اقتصادی و هم از نظر کیفیتی، گزینه‌ای ایده‌آل به شمار می‌رود.

۳.۲ خم‌کاری گرم

خم‌کاری گرم یکی از روش‌های تخصصی و کاربردی در فرآیند خم‌کاری لوله استیل صنعتی است که در آن، لوله استیل تا دمای مشخصی حرارت داده می‌شود و سپس تحت نیروی مکانیکی خم می‌شود. این روش معمولاً زمانی به‌کار می‌رود که ضخامت لوله زیاد باشد، شعاع خم بسیار کم در نظر گرفته شود، یا استیل مورد نظر دارای سختی بالایی باشد که در شرایط سرد به‌راحتی خم نشود.

در خم‌کاری لوله استیل صنعتی به روش گرم، اعمال دما باعث افزایش شکل‌پذیری فلز شده و مقاومت آن در برابر تغییر شکل کاهش می‌یابد. این ویژگی، احتمال ترک‌خوردگی، شکست یا چروک شدن لوله در ناحیه خم را به حداقل می‌رساند. همچنین این روش امکان ایجاد خم‌های پیچیده و زاویه‌دار را با دقت بیشتر فراهم می‌کند، به‌ویژه در لوله‌هایی با آلیاژهای خاص مانند استیل ۳۱۶ یا استیل‌های دوبلکس.

یکی از مزایای مهم خم‌کاری گرم در لوله استیل صنعتی، توانایی خم‌کاری لوله‌های با قطر بزرگ یا ضخامت بالا است که در روش‌های سرد قابل انجام نیست. همچنین، در برخی کاربردهای خاص مانند صنایع نیروگاهی یا پتروشیمی که لوله‌ها در معرض تنش‌های زیاد و دمای بالا قرار می‌گیرند، خم‌کاری لوله استیل صنعتی به روش گرم، نتیجه‌ای مقاوم‌تر و ایمن‌تر ارائه می‌دهد.

با این حال، این روش نیازمند تجهیزات خاص مانند کوره‌های صنعتی، سیستم‌های کنترل دما و دستگاه‌های خم مقاوم است. همچنین، باید مراقب تغییرات متالورژیکی ناشی از حرارت بود؛ زیرا در صورت کنترل نشدن دما، ممکن است ساختار استیل دچار افت کیفیت یا کاهش مقاومت در برابر خوردگی شود.

در نهایت، انتخاب روش خم‌کاری لوله استیل صنعتی (گرم یا سرد) بستگی مستقیم به نوع پروژه، ضخامت لوله، نوع آلیاژ و دقت مورد انتظار دارد. در شرایطی که خم‌کاری دقیق، مقاوم و بدون آسیب برای لوله‌های ضخیم ضروری است، روش خم‌کاری گرم انتخابی مناسب و کارآمد محسوب می‌شود.

۳.۳ خم‌کاری با ماشین CNC

یکی از پیشرفته‌ترین و دقیق‌ترین روش‌ها در خم‌کاری لوله استیل صنعتی، استفاده از ماشین‌های CNC یا دستگاه‌های کنترل عددی کامپیوتری است. این روش به دلیل دقت بالا، تکرارپذیری، سرعت مناسب و توانایی اجرای طرح‌های پیچیده، در صنایع پیشرفته به‌ویژه در تولید انبوه، کاربرد گسترده‌ای دارد. خم‌کاری لوله استیل صنعتی با ماشین CNC موجب می‌شود خم‌ها با کیفیتی یکنواخت و بدون تغییر شکل ناخواسته انجام شوند.

در این روش، کلیه پارامترهای مربوط به خم‌کاری لوله استیل صنعتی مانند زاویه خم، شعاع خم، موقعیت نقاط خم، سرعت حرکت و میزان فشار واردشده، به‌صورت دقیق در نرم‌افزار دستگاه برنامه‌ریزی می‌شود. سپس ماشین CNC با استفاده از بازوهای مکانیکی و سیستم‌های کنترلی، عملیات خم‌کاری را با کمترین خطا اجرا می‌کند.

از مهم‌ترین مزایای خم‌کاری لوله استیل صنعتی با دستگاه CNC می‌توان به موارد زیر اشاره کرد:

• دقت بالا در خم‌های متوالی و زاویه‌های خاص

• کاهش ضایعات مواد اولیه

• افزایش سرعت تولید در پروژه‌های انبوه

• امکان ثبت و ذخیره برنامه‌ها برای تکرار در آینده

• کاهش نیاز به اپراتور متخصص و وابستگی کمتر به مهارت انسانی

همچنین، استفاده از این روش در خم‌کاری لوله استیل صنعتی، خطر بروز خطاهایی مانند چروک شدن لوله، لهیدگی مقطع یا عدم یکنواختی در زوایای خم را به شدت کاهش می‌دهد. این دقت بالا به‌ویژه در صنایعی مانند تجهیزات پزشکی، خودروسازی، هوافضا، انرژی و صنایع حساس به کیفیت، اهمیت بسیار زیادی دارد.

با اینکه هزینه اولیه تهیه ماشین CNC بالاست، اما در پروژه‌هایی که حجم تولید بالا و دقت حیاتی است، استفاده از این تکنولوژی در خم‌کاری لوله استیل صنعتی کاملاً مقرون‌به‌صرفه و منطقی خواهد بود.

۳.۴ خم‌کاری دستی

در برخی موارد و پروژه‌های کوچک یا اضطراری، روش خم‌کاری لوله استیل صنعتی به صورت دستی و با استفاده از ابزارهای ساده انجام می‌شود. خم‌کاری لوله استیل صنعتی به روش دستی معمولاً برای لوله‌های با قطر کم و ضخامت پایین مناسب است و زمانی به کار می‌رود که تجهیزات پیشرفته خم‌کاری در دسترس نباشد یا نیاز به خم‌کاری فوری و در محل باشد.

روش‌های مختلفی مانند استفاده از فنر خم، جک دستی، یا قالب‌های ساده در خم‌کاری لوله استیل صنعتی دستی کاربرد دارند. این روش‌ها به نیروی فیزیکی اپراتور وابسته بوده و نیازمند مهارت و تجربه برای جلوگیری از ایجاد چروک، ترک یا تغییر شکل نامطلوب لوله استیل هستند.

اگرچه خم‌کاری لوله استیل صنعتی به صورت دستی محدودیت‌هایی مانند دقت کمتر، احتمال ایجاد عیوب سطحی و عدم یکنواختی در زوایای خم دارد، اما برای پروژه‌های کوچک یا نمونه‌سازی سریع، گزینه‌ای مقرون‌به‌صرفه و کاربردی محسوب می‌شود.

در نهایت، استفاده از خم‌کاری لوله استیل صنعتی به روش دستی باید با رعایت نکات فنی و استانداردهای لازم همراه باشد تا از آسیب رسیدن به ساختار لوله جلوگیری شود و محصول نهایی عملکرد مطلوبی داشته باشد.

۴. ابزار و تجهیزات مورد استفاده

در فرآیند خم‌کاری لوله استیل صنعتی، انتخاب و استفاده از ابزار و تجهیزات مناسب نقش بسیار مهمی در کیفیت و دقت خم‌ها ایفا می‌کند. ابزارهای به‌کار رفته باید متناسب با نوع لوله، ضخامت، شعاع خم و روش خم‌کاری انتخاب شوند تا بتوانند بهترین نتیجه را در خم‌کاری لوله استیل صنعتی فراهم کنند.

از جمله تجهیزات رایج در خم‌کاری لوله استیل صنعتی می‌توان به دستگاه‌های خم‌کاری مکانیکی، هیدرولیکی و CNC اشاره کرد که هر کدام دارای مزایا و کاربردهای خاص خود هستند. دستگاه‌های CNC به دلیل دقت بالا و امکان برنامه‌ریزی دقیق، برای پروژه‌های بزرگ و حساس بسیار مناسب‌اند.

ابزارهای جانبی مانند قالب‌های خم، فنرهای داخلی و گیره‌های نگهدارنده نیز در خم‌کاری لوله استیل صنعتی اهمیت دارند. استفاده از فنرهای داخلی به خصوص در خم‌کاری لوله‌های نازک استیل کمک می‌کند تا از لهیدگی و چروک شدن لوله جلوگیری شود و سطح داخلی لوله حفظ گردد.

علاوه بر این، تجهیزات اندازه‌گیری دقیق برای بررسی زاویه و شعاع خم در خم‌کاری لوله استیل صنعتی ضروری است تا اطمینان حاصل شود که خم‌ها مطابق با استانداردهای فنی و نقشه‌های طراحی انجام شده‌اند.

در نهایت، بهره‌گیری از ابزار و تجهیزات به‌روز و باکیفیت در خم‌کاری لوله استیل صنعتی باعث افزایش راندمان کاری، کاهش ضایعات و بهبود کیفیت نهایی محصول خواهد شد.

۴.۱ ماشین‌آلات صنعتی خم‌کاری

یکی از اصلی‌ترین عوامل موفقیت در فرآیند خم‌کاری لوله استیل صنعتی، استفاده از ماشین‌آلات صنعتی پیشرفته و تخصصی است. ماشین‌آلات صنعتی خم‌کاری قادرند انواع لوله‌های استیل با ضخامت‌ها و قطرهای مختلف را با دقت بالا و سرعت مناسب خم کنند. این دستگاه‌ها در خطوط تولید صنعتی و کارگاه‌های تخصصی خم‌کاری لوله استیل صنعتی کاربرد گسترده‌ای دارند.

ماشین‌آلات خم‌کاری صنعتی شامل انواع دستگاه‌های مکانیکی، هیدرولیکی و CNC می‌شوند که هر کدام برای شرایط خاصی از خم‌کاری لوله استیل صنعتی طراحی شده‌اند. دستگاه‌های هیدرولیکی به دلیل توان بالا برای خم‌کاری لوله‌های ضخیم استیل بسیار مناسب‌اند و قابلیت اعمال فشار زیاد را دارند. از طرفی، دستگاه‌های CNC با کنترل دقیق پارامترهای خم‌کاری، امکان تولید خم‌های پیچیده و با کیفیت یکنواخت را فراهم می‌کنند.

استفاده از ماشین‌آلات صنعتی پیشرفته در خم‌کاری لوله استیل صنعتی باعث افزایش راندمان تولید، کاهش خطاهای انسانی و به حداقل رساندن ضایعات می‌شود. همچنین، این ماشین‌آلات به اپراتورها اجازه می‌دهند تا با تنظیمات دقیق، خم‌هایی با شعاع و زاویه مورد نظر را به صورت تکرارپذیر و بدون تغییر کیفیت ایجاد کنند.

در نهایت، انتخاب ماشین‌آلات صنعتی مناسب بر اساس نوع لوله استیل، ضخامت، نوع آلیاژ و مشخصات پروژه، کلید اصلی موفقیت در فرآیند خم‌کاری لوله استیل صنعتی است.

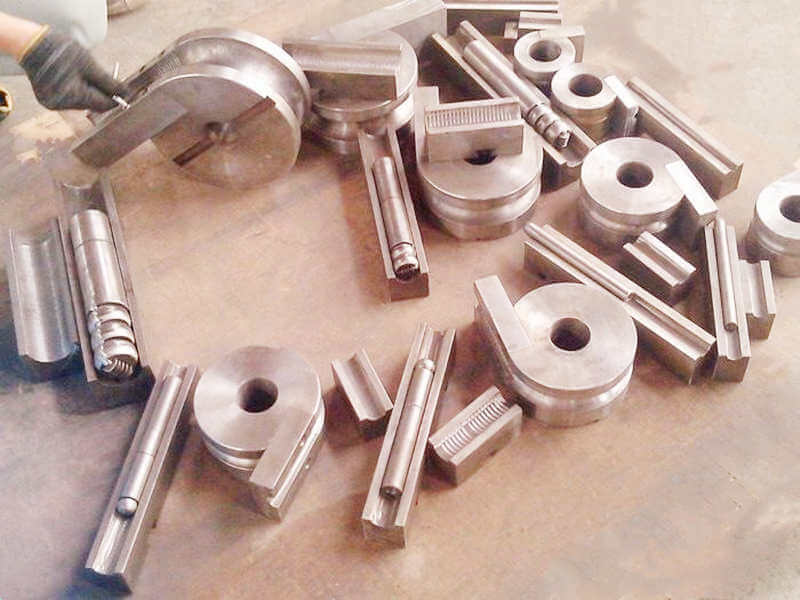

۴.۲ قالب‌ها و فیکسچرها

در فرآیند خم‌کاری لوله استیل صنعتی، استفاده از قالب‌ها و فیکسچرهای مناسب یکی از عوامل کلیدی برای دستیابی به خم‌های دقیق و با کیفیت بالا است. قالب‌ها به عنوان قطعات راهنما عمل کرده و شکل و زاویه خم را تعیین می‌کنند، در حالی که فیکسچرها وظیفه ثابت نگه‌داشتن لوله در محل صحیح را بر عهده دارند.

استفاده از قالب‌های استاندارد و سفارشی در خم‌کاری لوله استیل صنعتی باعث می‌شود تا لوله‌ها بدون لغزش یا حرکت ناخواسته خم شوند، که این موضوع به کاهش خطا و بهبود تکرارپذیری خم‌ها کمک می‌کند. قالب‌ها با توجه به قطر لوله، ضخامت دیواره و نوع آلیاژ استیل طراحی می‌شوند تا بهترین نتیجه در خم‌کاری لوله استیل صنعتی حاصل شود.

فیکسچرها نیز به منظور افزایش دقت در خم‌کاری لوله استیل صنعتی بسیار مهم هستند، زیرا نگه داشتن صحیح لوله باعث جلوگیری از ایجاد چروک یا لهیدگی در هنگام خم‌کاری می‌شود. همچنین، استفاده از فیکسچرهای مناسب موجب افزایش ایمنی در حین عملیات خم‌کاری می‌گردد و کار اپراتورها را تسهیل می‌کند.

در نهایت، انتخاب قالب‌ها و فیکسچرهای مناسب، متناسب با شرایط و مشخصات پروژه، تاثیر قابل توجهی بر کیفیت و دوام محصولات حاصل از خم‌کاری لوله استیل صنعتی دارد و از ضایعات و هزینه‌های اضافی جلوگیری می‌کند.

۴.۳ دستگاه‌های کنترل کیفی

در فرآیند خم‌کاری لوله استیل صنعتی، استفاده از دستگاه‌های کنترل کیفی برای اطمینان از صحت، دقت و یکنواختی خم‌ها اهمیت بالایی دارد. پس از انجام عملیات خم‌کاری، بررسی دقیق نتایج با ابزارهای استاندارد و تخصصی، تضمین‌کننده کیفیت نهایی محصول و تطابق آن با نقشه‌ها و الزامات فنی است.

از جمله رایج‌ترین دستگاه‌های کنترل کیفی در خم‌کاری لوله استیل صنعتی می‌توان به زاویه‌سنج دیجیتال، گیج شعاع خم، کولیس دیجیتال، تجهیزات اندازه‌گیری انحناء و پروفایل‌سنج‌های لیزری اشاره کرد. این ابزارها امکان بررسی زاویه خم، شعاع داخلی و خارجی، میزان لهیدگی یا چروک‌خوردگی سطح لوله و حفظ یکپارچگی ساختار لوله را فراهم می‌کنند.

در پروژه‌های حساس که نیاز به دقت بالا و تکرارپذیری وجود دارد، استفاده از دستگاه‌های کنترل کیفیت سه‌بعدی (3D scanners) و بازرسی غیرمخرب (NDT) مانند تست التراسونیک یا جریان گردابی نیز در فرآیند کنترل کیفیت خم‌کاری لوله استیل صنعتی رایج است. این روش‌ها بدون آسیب به لوله، هرگونه نقص پنهان یا ضعف ساختاری را تشخیص می‌دهند.

استفاده مؤثر از دستگاه‌های کنترل کیفی باعث می‌شود تا فرآیند خم‌کاری لوله استیل صنعتی با حداقل خطا، بیشترین دوام و کیفیت انجام شود و از بروز مشکلات در نصب، بهره‌برداری یا ایمنی سیستم‌های لوله‌کشی جلوگیری گردد. همچنین، ثبت نتایج کنترل کیفی برای اطمینان از رعایت استانداردهای صنعتی و تایید نهایی محصول ضروری است.

۵. پارامترهای مهم در فرآیند خم‌کاری

خم‌کاری موفق و دقیق لوله به عوامل متعددی بستگی دارد که در کنار هم کیفیت نهایی محصول را تعیین می‌کنند. شناخت و کنترل صحیح این پارامترها نه‌تنها باعث جلوگیری از آسیب به لوله می‌شود، بلکه دقت، دوام و کارایی سیستم لوله‌کشی را نیز تضمین می‌کند. در این بخش، به سه پارامتر کلیدی در فرآیند خم‌کاری پرداخته می‌شود: شعاع خم، سرعت خم‌کاری، و کنترل تنش و ترک‌خوردگی.

۵.۱ شعاع خم و زاویه خم

شعاع خم، فاصله‌ی مرکز انحنای خم تا مرکز لوله است و یکی از تعیین‌کننده‌ترین پارامترها در طراحی خم است. هرچه شعاع خم کوچک‌تر باشد، فشار بیشتری به دیواره لوله وارد می‌شود و احتمال بروز ترک یا لهیدگی افزایش می‌یابد. در مقابل، شعاع بزرگ‌تر موجب خم نرم‌تر، ایمن‌تر و بدون تغییر شکل‌های ناخواسته خواهد شد.
زاویه خم نیز میزان انحراف مسیر لوله را مشخص می‌کند. انتخاب زاویه صحیح بسته به طراحی سیستم لوله‌کشی و محدودیت‌های فضای نصب صورت می‌گیرد. زاویه‌های زیاد نیازمند دقت بالاتر در کنترل خم هستند و در صورت اعمال نادرست، می‌توانند منجر به چروک یا افت کیفیت خم شوند.

۵.۲ سرعت خم‌کاری

سرعت انجام خم‌کاری نقش مهمی در کیفیت نهایی دارد. خم‌کاری با سرعت بیش از حد می‌تواند باعث تغییرات ناگهانی در تنش‌های داخلی لوله شده و منجر به ترک‌خوردگی یا چروک‌ شدن دیواره شود. از سوی دیگر، سرعت بسیار پایین ممکن است موجب گرم شدن بیش از حد یا کشیدگی ناهمگون لوله گردد. در نتیجه، انتخاب یک سرعت بهینه که بر اساس نوع آلیاژ، ضخامت، و شعاع خم تنظیم شده باشد، برای رسیدن به یک خم بدون نقص ضروری است.

۵.۳ کنترل تنش و ترک‌خوردگی

در حین خم‌کاری، لوله تحت تنش‌های کششی در سمت بیرونی خم و فشاری در سمت داخلی قرار می‌گیرد. اگر این تنش‌ها به درستی مدیریت نشوند، احتمال ترک‌خوردگی در ناحیه بیرونی و چروک یا لهیدگی در ناحیه داخلی افزایش می‌یابد. استفاده از ابزارهایی مانند فنر داخلی، قالب‌های مناسب و روان‌سازها، می‌تواند در توزیع یکنواخت نیرو و کاهش تمرکز تنش بسیار مؤثر باشد. همچنین، بررسی دقیق تنش‌های باقی‌مانده پس از خم‌کاری با روش‌های تست غیرمخرب، گام مهمی برای تضمین سلامت ساختاری لوله است.

۶. خطاها و مشکلات رایج در خم‌کاری لوله استیل

خم‌کاری لوله استیل، به‌ویژه در قطرها و ضخامت‌های بالا، فرآیندی حساس و فنی است که در صورت رعایت نکردن استانداردها و اصول مهندسی، ممکن است با خطاهایی همراه شود. این خطاها نه‌تنها کیفیت ظاهری و فنی لوله را تحت تأثیر قرار می‌دهند، بلکه می‌توانند موجب نشت، کاهش استحکام، یا حتی خرابی کامل در عملکرد لوله شوند. در ادامه، سه مورد از مهم‌ترین مشکلات رایج در خم‌کاری مورد بررسی قرار می‌گیرد.

۶.۱ چروک شدن سطح داخلی

یکی از شایع‌ترین مشکلات در هنگام خم‌کاری، چروک شدن سطح داخلی خم است. این پدیده معمولاً زمانی رخ می‌دهد که فشار بیش از حد از سمت بیرونی خم به لوله وارد می‌شود و بخش داخلی خم تحت فشار فشاری قرار می‌گیرد. اگر ضخامت دیواره کم باشد یا ابزار مناسب استفاده نشود، لایه‌های داخلی دچار جمع‌شدگی و چروک می‌شوند.

این مشکل بیشتر در خم‌هایی با شعاع کوچک و در روش‌های خم‌کاری سرد دیده می‌شود. برای جلوگیری از چروک شدن سطح داخلی، استفاده از فنر داخلی، ساپورت‌های مخصوص یا قالب‌هایی با طراحی دقیق توصیه می‌شود.

۶.۲ ترک خوردن سطح خارجی

در نقطه مقابل چروک شدن داخلی، ترک خوردن سطح خارجی زمانی اتفاق می‌افتد که لایه بیرونی لوله در ناحیه خم، تحت تنش کششی بیش از حد قرار می‌گیرد. اگر جنس لوله مناسب نباشد یا آلیاژ انتخابی دارای انعطاف‌پذیری پایین باشد، احتمال بروز ترک در بیرون خم افزایش می‌یابد.

این ترک‌ها معمولاً با چشم قابل مشاهده نیستند و می‌توانند در مراحل بعدی باعث نشت، خوردگی موضعی یا حتی پارگی کامل لوله شوند. استفاده از آلیاژ مناسب، کنترل دقیق شعاع خم، و در صورت نیاز، انجام خم‌کاری گرم، می‌تواند از بروز این مشکل جلوگیری کند.

۶.۳ تغییر شکل مقطع لوله

در بسیاری از موارد، خم‌کاری باعث تغییر شکل مقطع دایره‌ای لوله به شکل بیضی یا تخت می‌شود. این اتفاق به‌ویژه در لوله‌های با دیواره نازک و در خم‌هایی با شعاع کوچک رخ می‌دهد. تغییر مقطع می‌تواند عملکرد هیدرولیکی یا ساختاری لوله را مختل کرده و در مواردی باعث کاهش جریان سیال یا ایجاد نقاط ضعف در ساختار شود.

برای پیشگیری از این مشکل، استفاده از قالب‌های نگهدارنده با ساپورت داخلی، کنترل دقیق نیرو و سرعت خم‌کاری و بهره‌گیری از تجهیزات با دقت بالا توصیه می‌شود.

در مجموع، کنترل صحیح فرآیند خم‌کاری، انتخاب تجهیزات مناسب و توجه به جنس و ابعاد لوله می‌تواند نقش کلیدی در جلوگیری از بروز این خطاهای رایج داشته باشد. مهندسی صحیح و نظارت کیفی دقیق، تضمین‌کننده تولید لوله‌هایی با خم‌های سالم، دقیق و بادوام است.

۷. روش‌های کنترل کیفیت و آزمون‌ها

کنترل کیفیت در خم‌کاری لوله‌ها، مرحله‌ای بسیار مهم و ضروری است که به کمک آن می‌توان از صحت انجام فرآیند و مطابقت نتایج با استانداردهای طراحی اطمینان حاصل کرد. در این بخش، سه روش رایج برای بررسی کیفیت خم‌ها مورد بررسی قرار می‌گیرد: آزمون چشمی، آزمون ابعادی و آزمون مقاومت مکانیکی.

۷.۱ آزمون چشمی

آزمون چشمی ساده‌ترین و ابتدایی‌ترین روش بازرسی است که بلافاصله پس از خم‌کاری انجام می‌شود. در این آزمون، اپراتور یا کارشناس کنترل کیفیت با بررسی ظاهری سطح لوله، خم ایجاد شده را از نظر وجود ترک، چروک، لهیدگی، تغییر رنگ یا تغییر مقطع بررسی می‌کند.
اگرچه این روش اطلاعات محدودی ارائه می‌دهد، اما برای شناسایی سریع ایرادات آشکار بسیار مؤثر است. در پروژه‌های حساس، این آزمون اغلب به عنوان اولین مرحله بررسی، قبل از آزمون‌های دقیق‌تر استفاده می‌شود.

۷.۲ آزمون ابعادی

آزمون ابعادی با استفاده از ابزارهای دقیق اندازه‌گیری مانند کولیس دیجیتال، نقاله صنعتی، گیج شعاع خم، زاویه‌سنج و گاهی ابزارهای لیزری انجام می‌شود. این آزمون به بررسی دقیق ابعاد نهایی لوله خم‌شده می‌پردازد، از جمله:

• شعاع خم واقعی

• زاویه خم

• قطر داخلی و خارجی در ناحیه خم

• انحراف از محور طراحی‌شده

دقت بالا در اندازه‌گیری این پارامترها برای اطمینان از عملکرد صحیح سیستم لوله‌کشی و انطباق با نقشه‌های مهندسی ضروری است. در تولید انبوه، این مرحله به صورت تصادفی و نمونه‌برداری دوره‌ای انجام می‌شود.

۷.۳ آزمون مقاومت مکانیکی

این آزمون‌ها معمولاً در مراحل نهایی کنترل کیفیت و در مواردی که ایمنی سیستم یا فشار کاری بالا اهمیت دارد، اجرا می‌شوند. هدف از این آزمون‌ها، ارزیابی استحکام و دوام ناحیه خم در برابر فشار، تنش و ضربه است. برخی از روش‌های رایج عبارتند از:

• آزمون فشار هیدرواستاتیک (Hydrostatic Test)

• آزمون کشش یا خمش برای بررسی مقاومت در برابر تغییر شکل

• آزمون خستگی برای شبیه‌سازی عملکرد بلندمدت تحت تنش‌های متناوب

اجرای صحیح این آزمون‌ها کمک می‌کند تا اطمینان حاصل شود که لوله خم‌شده نه‌تنها از نظر ظاهری و ابعادی، بلکه از نظر ساختاری نیز توانایی تحمل شرایط کاری را دارد.

۸. کاربردهای صنعتی خم‌کاری لوله استیل

خم‌کاری لوله استیل در بسیاری از صنایع نقش کلیدی دارد. این فرآیند به دلیل استحکام بالا، مقاومت در برابر خوردگی، و قابلیت شکل‌دهی دقیق لوله‌های استیل، در پروژه‌های مختلف صنعتی از جمله انتقال سیالات، بخار، گاز و حتی مواد شیمیایی و غذایی به‌کار گرفته می‌شود. در ادامه، سه حوزه پرکاربرد برای این فناوری معرفی می‌شود:

۸.۱ صنایع نفت و گاز

در صنعت نفت و گاز، لوله‌کشی‌های مقاوم و دقیق نقش حیاتی دارند. لوله‌های استیل خم‌کاری‌شده در خطوط انتقال گاز طبیعی، نفت خام، فرآورده‌های نفتی و سیستم‌های پایپینگ پالایشگاه‌ها به‌کار می‌روند. طراحی خم‌های دقیق باعث می‌شود تا سیستم لوله‌کشی به‌صورت بهینه در فضاهای محدود نصب شود و افت فشار یا آسیب ناشی از زوایای تند به حداقل برسد.

همچنین، با توجه به شرایط سخت محیطی در این صنعت (مانند دماهای بالا، رطوبت یا محیط‌های خورنده)، استیل ضدزنگ و خم‌کاری اصولی نقش مهمی در افزایش عمر تجهیزات و کاهش نیاز به تعمیرات دارند.

۸.۲ صنایع غذایی و دارویی

در صنایع غذایی و دارویی، رعایت بهداشت و پاکیزگی در طراحی و اجرای خطوط لوله‌کشی بسیار مهم است. لوله‌های استیل خم‌شده با سطح داخلی صیقلی، بدون درز و با خم‌هایی نرم، به راحتی تمیز می‌شوند و از تجمع آلودگی و رشد میکروارگانیسم‌ها جلوگیری می‌کنند.

در این صنایع، خم‌کاری دقیق برای خطوط انتقال مایعات، بخار، هوا و حتی مواد اولیه غذایی به‌کار می‌رود. طراحی بدون نقاط مرده (dead zone) و با شعاع‌های ملایم، امکان شست‌وشوی مؤثر (CIP/SIP) را فراهم می‌سازد و کیفیت فرآیند تولید را افزایش می‌دهد.

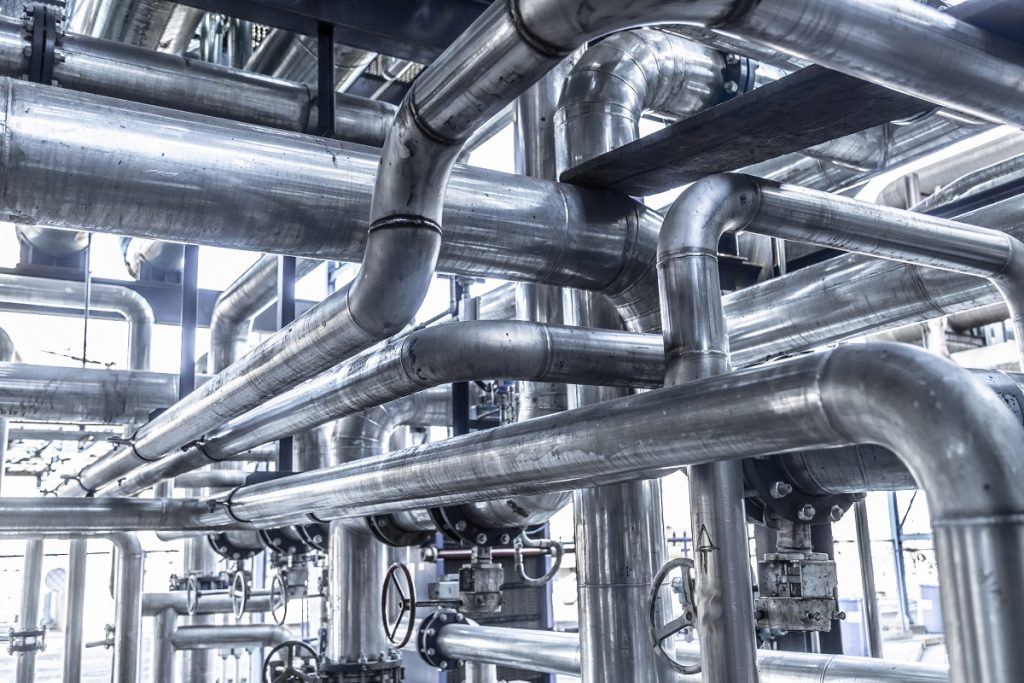

۸.۳ سیستم‌های تهویه و انتقال سیالات

در پروژه‌های ساختمانی، تأسیسات صنعتی و کارخانه‌ها، سیستم‌های تهویه مطبوع (HVAC) و انتقال سیالات مختلف به لوله‌کشی‌های مقاوم، دقیق و منعطف نیاز دارند. خم‌کاری لوله استیل در این حوزه‌ها برای طراحی مسیرهای پیچیده در فضاهای محدود استفاده می‌شود.

لوله‌های خم‌شده در این سیستم‌ها، به‌ویژه برای انتقال آب گرم، بخار، هوای فشرده، سیالات خنک‌کننده و دیگر مواد، نیاز به اتصال کمتری دارند که موجب افزایش ایمنی، کاهش نشتی و تسهیل در نگهداری سیستم می‌شود.

خم‌کاری لوله استیل به دلیل ترکیب دقت، مقاومت و انعطاف در طراحی، یک فناوری اساسی در طیف وسیعی از صنایع محسوب می‌شود و بهینه‌سازی عملکرد و کاهش هزینه‌های اجرایی را به‌دنبال دارد.

۹. استانداردها و مقررات فنی مربوط به خم‌کاری

رعایت استانداردهای فنی در خم‌کاری لوله‌ها، تضمین‌کننده‌ی کیفیت، ایمنی، دوام و سازگاری محصولات با نیازهای صنعتی است. این استانداردها مشخصات دقیق مربوط به متریال، شعاع خم، تلورانس‌ها، نحوه آزمایش، و الزامات نصب را تعیین می‌کنند و از بروز خطاهای عملکردی در آینده جلوگیری می‌نمایند.

---

۹.۱ استانداردهای بین‌المللی (ASME، ASTM)

دو سازمان معتبر و پرکاربرد در سطح جهانی که مقررات مهمی برای خم‌کاری لوله‌ها ارائه کرده‌اند، عبارتند از:

• ASME (American Society of Mechanical Engineers):
  استانداردهایی مانند ASME B31.1 (برای سیستم‌های لوله‌کشی نیروگاهی) و ASME B31.3 (برای فرآیندهای صنعتی) الزامات طراحی، ساخت، بازرسی و تست لوله‌های خم‌شده را مشخص می‌کنند. این استانداردها بر حداقل شعاع مجاز خم، فشار طراحی، نوع اتصال و کیفیت مواد تاکید دارند.

• ASTM (American Society for Testing and Materials):
  ASTM استانداردهایی برای ویژگی‌های متالورژیکی و مکانیکی مواد لوله‌ای مانند A312 (برای لوله‌های استنلس استیل) و A234 (برای اتصالات فولادی) ارائه می‌دهد. همچنین روش‌های آزمایش برای بررسی خواص خم، مانند ASTM A370 (آزمون‌های مکانیکی) یا ASTM E290 (آزمون خمش)، در این دسته قرار می‌گیرند.

رعایت این استانداردها در پروژه‌های بین‌المللی و صادراتی الزامی بوده و نشانه‌ای از کیفیت بالا و انطباق با الزامات جهانی است.

۹.۲ استانداردهای ملی ایران

در ایران نیز سازمان ملی استاندارد و نهادهایی مانند شرکت ملی گاز ایران، وزارت نفت و سازمان نظام مهندسی، مقررات و دستورالعمل‌های خاص خود را برای فرآیند خم‌کاری لوله‌ها تدوین کرده‌اند. برخی از این موارد عبارتند از:

• استاندارد ملی ایران ۳۳۷۶ و ۳۳۷۷:
  مربوط به لوله‌های فولادی بدون درز یا درزدار و ویژگی‌های فیزیکی و مکانیکی آن‌هاست که در صنایع گاز، آب، نفت و بخار به کار می‌روند.

• دستورالعمل‌های شرکت ملی گاز ایران و وزارت نفت:
  این دستورالعمل‌ها شامل الزامات طراحی و اجرای خطوط لوله با اتصالات خم‌شده، شعاع مجاز خم، روش‌های تست هیدرواستاتیک، نحوه برچسب‌گذاری و تاییدیه‌های کنترل کیفیت می‌باشد.

• استانداردهای مرتبط با جوش و آزمون‌های غیرمخرب (NDT):
  مانند استانداردهای ISIRI 13170 برای آزمون‌های بازرسی چشمی، مایع نافذ و اولتراسونیک که پس از خم‌کاری برای بررسی صحت جوش یا سلامت ناحیه خم استفاده می‌شوند.

رعایت این استانداردها در پروژه‌های داخلی الزامی بوده و در فرآیندهای نظارتی و بازرسی پروژه نقش کلیدی دارند.

۱۰. جمع‌بندی و پیشنهادات

فرآیند خم‌کاری لوله‌های استیل یکی از مراحل حساس و تخصصی در صنایع مختلف به‌شمار می‌آید که دقت در اجرای آن، تاثیر مستقیمی بر کیفیت نهایی سیستم‌های لوله‌کشی، کارایی تجهیزات و ایمنی مجموعه خواهد داشت. در این بخش، ابتدا مروری بر مهم‌ترین نکات گفته‌شده خواهیم داشت و سپس پیشنهادهایی برای بهبود عملکرد ارائه می‌دهیم.

۱۰.۱ نکات کلیدی

• انتخاب روش مناسب خم‌کاری (مانند خم سرد، گرم یا فشاری) باید بر اساس جنس لوله، شعاع خم و نوع کاربرد انجام شود.

• استفاده از تجهیزات دقیق و استاندارد باعث کاهش خطاهایی مانند چروک‌خوردگی، ترک و تغییر مقطع می‌شود.

• کنترل کیفیت مستمر از طریق آزمون‌های چشمی، ابعادی و مکانیکی تضمین‌کننده عملکرد صحیح و طول عمر بالا خواهد بود.

• رعایت استانداردهای بین‌المللی و ملی در طراحی، ساخت و بازرسی خم‌ها الزامی است و از بروز مشکلات فنی و حقوقی در پروژه جلوگیری می‌کند.

• کاربردهای متنوع خم‌کاری لوله استیل در صنایع نفت و گاز، غذایی، دارویی و تأسیسات، نشان‌دهنده اهمیت بالای این فرآیند در مهندسی مدرن است.

۱۰.۲ پیشنهاد برای بهینه‌سازی فرآیند

برای ارتقاء کیفیت خم‌کاری و کاهش هزینه‌ها، راهکارهای زیر پیشنهاد می‌شود:

• استفاده از نرم‌افزارهای شبیه‌سازی و طراحی سه‌بعدی پیش از اجرای عملیات، به‌منظور پیش‌بینی رفتار لوله و جلوگیری از آزمون‌وخطا.

• آموزش مستمر اپراتورها و کارشناسان فنی در زمینه اصول فیزیکی، ابزار دقیق و روش‌های نوین خم‌کاری.

• سرمایه‌گذاری در تجهیزات CNC پیشرفته برای دستیابی به خم‌هایی با دقت بالا و قابلیت تکرارپذیری مطمئن.

• استفاده از سیستم‌های خودکار کنترل کیفیت مانند اسکنرهای لیزری و سامانه‌های بینایی ماشین برای بازرسی سریع و دقیق.

• توسعه نظام مستندسازی و ردیابی فرآیند جهت ثبت کلیه مراحل خم‌کاری، مشخصات مواد و نتایج تست‌ها، که در پروژه‌های صنعتی بزرگ بسیار حیاتی است.
